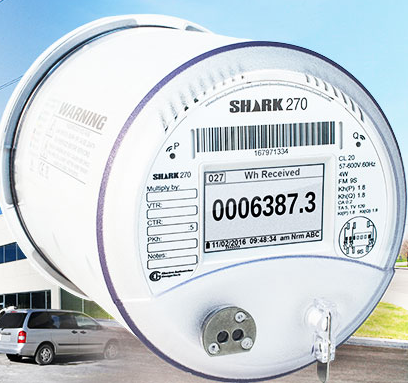

主要特點：
● 滿足并優于ANSI C12.20 0.2級和IEC 62053-22 0.2S級標準的要求
● 分時計量功能
● CT/PT補償、變壓器/線路損耗補償
● 測試模式用于精度校驗
● 強大的電能質量分析和錄波功能
● 多達128M存儲器用于數據日志和存儲
● 支持多通訊口，包括可選的以太網口和IEC 61850協議
主要功能：
● 主計費計量功能
● 獨特的畫面設計器
● 數據趨勢和分析
● 電能質量檢測和分析
● 標準的和可選的通訊功能
● 現場可擴展的I/O和通訊功能
● V-Switch?技術
● 獨特的浪涌抑制器模塊，抑制破壞性的浪涌
● 電網電能計量
● 工商業電能計量
檢測電流輸入
?? 通過互感器接入
?? 根據結構類型2或3路電流輸入(Ia, Ib, Ic)
?? Class 2 - 額定1A，在2A輸入下功耗0.0112VA/相
?? Class 20 - 額定5A，在20A輸入下，功耗0.0112VA/相
?? 起動電流：Class 2 - 0.001A (1mA)；Class 20 - 0.005A (5mA)
?? 最大連續額定：Class 2 -5A；Class 20 - 30A
?? 過電流額定(額定電流倍數)：5x -10秒；15x - 3秒；25x - 1秒
?? 電流輸入僅適用于所連接的外部CT
檢測電壓輸入
?? 任意電壓輸入之間的絕對最大額定：采用外部電源供電("-SE"選項)：720Vac；采用檢測電壓供電("-S"選項)：576Vac
?? 電壓直接連接時所支持的電壓等級：Form 9S, 36S, 45S采用("-S")或("-SE")供電選項：57.7/100V,69/120V, 120/208V, 230/400V,277/480V；Form 45S采("-SE")供電選項：347/600V；對于更低或更高的電壓等級需通過電壓互感器接入
?? 輸入阻抗：4M?/相
?? 浪涌承受：詳見兼容標準部分
?? 功耗：采用外部電源供電：在600Vac(4M?/相)下0.09 VA/相；采用檢測電壓供電：見電源額定電源
?? 輸入電壓范圍絕對最大連續：576Vac(檢測電壓供電，"-S"選項，任意電壓輸入之間)；277Vac或400Vdc(外部電源供電，"-SE"選項)
?? 絕對最小啟動/關斷電壓(對于檢測電壓供電，"-S"選項，60Hz下滿載時)，所有的檢測電壓對稱地通電：
?? 4線，星形，F(xiàn)orm9S, 3xL-N: 45/35Vac
?? 4線，星形，F(xiàn)orm36S, 2xL-N: 50/45Vac
?? 4線，三角形，F(xiàn)orm9S, 3xL-N: 70(40)/52(30)Vac - 最高(最低)相
?? 3線，三角形，F(xiàn)orm45S, 3xL-L: 65/55Vac
?? 絕對最小啟動/關斷電壓(對于外部電源供電，"-SE"選項，滿載時)：75/70V AC或DC
?? 頻率范圍：45~65Hz或DC
?? 在120V最大功耗下穿越特性：~33ms
?? 功耗，最大：8 VA/4.5 W/相 – 采用3相供電；安裝有1個以太網卡時的典型功耗：3.3 VA/1.7 W/相 -在3相120Vac下
顯示器
?? 圖形化背光TFT LCD可編程顯示器
?? 預置的畫面，和畫面設計器用于完全定制的畫面
?? 尺寸：2.7"
?? 分辨率：400 X 240像素
絕緣
?? 人體可觸及的I/O端子和電源、電壓和電流輸入之間：2500Vac
?? 電源、電壓和電流輸入之間：2500Vac
?? 人體可觸及的I/O端子之間：500Vac
?? 出廠時進行耐壓測試檢查絕緣
存儲器
?? 最高128M快閃存儲器
標準的通訊口
?? ANSI Type 2光電口
?? RS485串行口
?? Modbus? RTU, Modbus ASCII和DNP 3.0協議
?? 數據通訊速率最高可達57600 bps
可選的通訊口
? INP100S: 10/100M以太網，帶有全Web解決方案
? INP300S: IEC 61850協議服務器
?? Modbus TCP/IP, DNP 3.0, IEC 61850標準的KYZ/RS485技術規范
?? RS485口
?? RS485收發器，滿足并優于EIA/TIA-485標準
?? 類型：2線，半雙工
?? 最小輸入阻抗：96k?
?? 最大輸出電流：±60mA
?? Wh脈沖
?? KYZ輸出接點，和前面板紅外LED光脈沖，Kh值可由用戶自定義
?? 脈沖寬度：100ms，固定
?? 滿量程頻率：~5Hz
?? 接點類型：SPDT(NO-C-NC)
?? 繼電器類型：固態
?? 峰值開關電壓：AC/DC 30 V
?? 持續負載電流：120mA
?? 峰值負載電流：350mA，10ms
?? 導通電阻，最大：35?
?? 泄露電流：最大1μA
?? 隔離：AC 3750 V
?? 復位狀態：NC-C閉合，NO-C打開
時鐘
?? 內部時鐘晶振-精度優于15秒/月
?? 線路頻率時鐘同步-精度優于1秒/月
?? 通過可選的網卡網絡同步(SNTP協議)
環境(非陽光直射條件下)
?? 運行溫度：-40~+70°C
?? 顯示器運行溫度：-30~+60°C
?? 濕度：95% RH無凝露
?? 儲存溫度：-40~+85°C
?? 防水聚碳酸酯外殼，防紫外線
內部電池(僅用于時間保持)
?? 3V鋰電池用于斷電時保持時間-部件號#BATT21214
?? 在儀表正確安裝的情況下電池壽命自出廠之日起不低于10年
兼容標準
?? ANSI C12.1電能表標準
?? ANSI C12.18 Type 2光電口
?? ANSI C12.20 0.2級精度等級
?? CE (IEC 61000-6-2 & IEC 61000-6-4)
?? FCC Class B輻射和傳導發射
? IEC 61000-4-2靜電放電
? IEC 61000-4-3輻射電磁抗擾度
? IEC 61000-4-4 EFT
? IEC 61000-6-4 EMC
? IEC 62052-11通用要求，機械特性，氣候影響
? IEC 62053-22 0.2S級精度等級
? IEC/CISPR 14-1連續的電磁干擾
? IEEE C37.90.1浪涌承受
? IEEE C62.41浪涌抗擾度
?? REACH兼容
?? RoHS兼容
運輸尺寸和重量
?? 尺寸：寬10" / 25.4cm × 深10" /25.4cm × 高12" / 30.5cm
?? 重量：5.6lbs / 2.54kg
