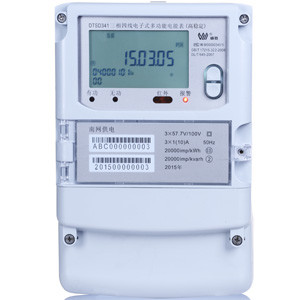

三相電子式多功能電能表（高穩定）適用于區域性電網、省級電網等高電壓等級電網結算關口，光伏、風電、水電等發電上網關口以及負荷頻繁變化的電氣化鐵路等計量點。

●二路空接點電能脈沖及LED電能脈沖指示燈輸出，報警指示燈輸出。
●2路RS-485、1路遠紅外通信接口，通道相互獨立。
●分時計量正反向有功電量、四象限無功電量、組合1、組合2無功電量，可設置四象限無功任意組合方式。
●分時計量正反向有功、無功最大需量及發生時間。
●最大8費率，主副兩套時段，時鐘雙備份，自動糾錯，最大可記錄13個月歷史記錄。
●可設置6類數據記錄負荷曲線，容量達到2M字節（可選4M字節）。
●測量功能:測量A、B、C各相電壓、電流、視在功率、有功功率、無功功率、功率因數、相角、頻率。
●記錄失壓、失流、全失流、電壓合格率、清零、清需量、編程、校時、上電、過壓、逆相序、開蓋等多種事件。
●雙備份數據存儲，具有自檢和糾錯功能，具有內卡錯、時鐘錯、電壓逆相序、失壓、過壓、失流、電池欠壓故障報警功能。
●具有防竊電開蓋檢測功能。
●停電后可通過按鍵喚醒顯示，喚醒后，可以通過液晶顯示抄表。
●采用開關電源，AC/DC自適應輔助電源供電，上電后由輔助電源優先供電；
●記錄多種凍結數據，形成由事件記錄、負荷曲線及凍結數據組成的圖形化用電異常分析；
●三路光耦空節點可選擇單獨輸出或三合一輸出秒脈沖、需量周期或滑差時間到、時段投切。

技術參數項目	項目內容
技術標準	GB/T17215.211-2006；GB/T17215.322-2008；GB/T17215.323-2008；DL/T614-2007；
準確度等級	有功：0.2S級,0.5S級 無功：1級,2級
參比電壓	3×57.7 V /100V，3×100V
電流規格	互感器接入式： 1(10)A,0.3(1.2)A
通信協議	DL/T645-2007
單相功耗	<1.5W；6VA
參比頻率	(50±2.5)Hz
工作電壓范圍	0.8Un～1.2 Un；極限工作電壓范圍：0.7 Un～1.3 Un
輔助電源電壓范圍	交流85～265V或直流100～300V
啟動電流	互感器接入式表：1‰In(0.5s級)，1‰In (1級)
工作溫度	-25℃～+65℃； 極限工作溫度范圍:-40℃～+75℃
時鐘誤差	≤0.5 s/d（0℃～+40℃時：±2ppm； -40℃～+85℃時：±3.5ppm）
外形尺寸	長×寬×厚:265mm ×170mm×75mm
凈重	約2.4Kg
